Assi e piani di una nave

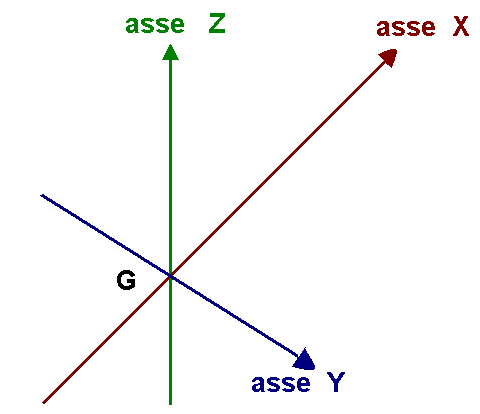

Lo scafo è fondamentalmente la parte più importante della nave, ha una forma geometrica non perfettamente definita e comunque la sua è una struttura a tre dimensioni , ha un baricentro o centro di gravità che è il punto per il quale passano tre assi immaginarie perpendicolari tra loro sulle quali poggiano tre piani:       X = asse longitudinale che va da poppa a prua
                                                                 Y = asse trasversale che va dalla murata di dritta alla murata di sinistra
                                                                 Z = asse verticale che va dalla chiglia verso l'alto
Fig. 1

Quest assi servono a indicarci i sensi e le direzioni di costruzione dello scafo affinchè quando si parla tecnicamente della struttura dello scafo si possa capire chiaramente l'orientamento delle strutture che compongono lo scafo.

Su queste assi immaginarie poggiano tre piani che nascono dall'unione di due assi: Piano longitudinale o diametrale di simmetria;
                                                                                                                                                 Piano trasversale;
                                                                                                                                                 Piano verticale;

Fig. 2

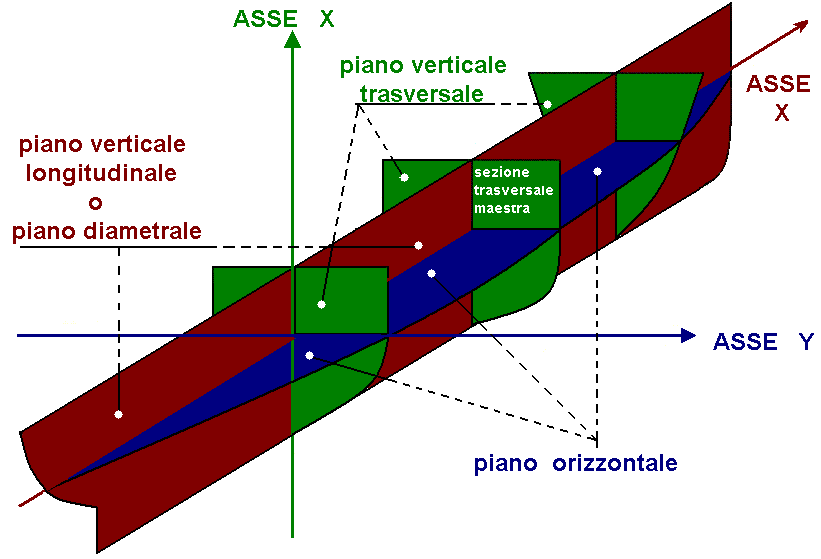

Nella figura 2 si possono notare gli assi che compongono i piani corrispondenti, Il piano diametrale longitudinale formato dall'asse longitudunale e verticale, questo piano è detto di simmetria perchè divide nave in due parti uguali. Vi è poi il piano trasversale formato dall'asse trasversale e l'asse verticale e infine il piano orizzontale formato dall'asse trasversaale e dall'asse longitudinale.
I pianio consentono una visione globale della forma dello scafo, visto lateralmente, di prua o poppa e dall'alto.

Unendo gli assi e piani in un unico disegno si ottiene una visione tridimensionale degli elementi geometrici della nave.


Fig. 3


Questa pagina è tratta dal libro " Arte marinaresca e Tecnica navale " del Prof. Enrico Veneruso dell'ITN " Duca degli Abruzzi di Napoli "
